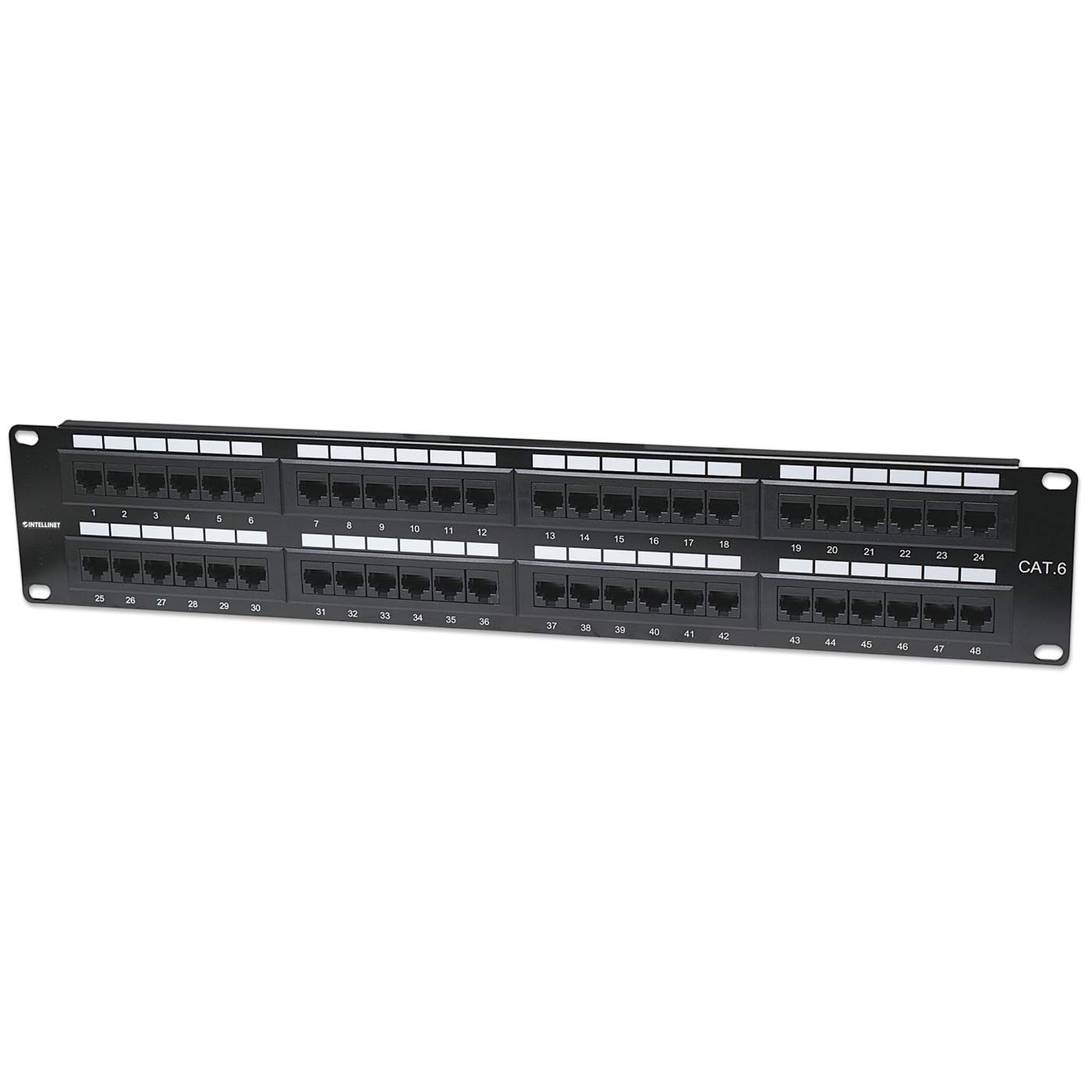

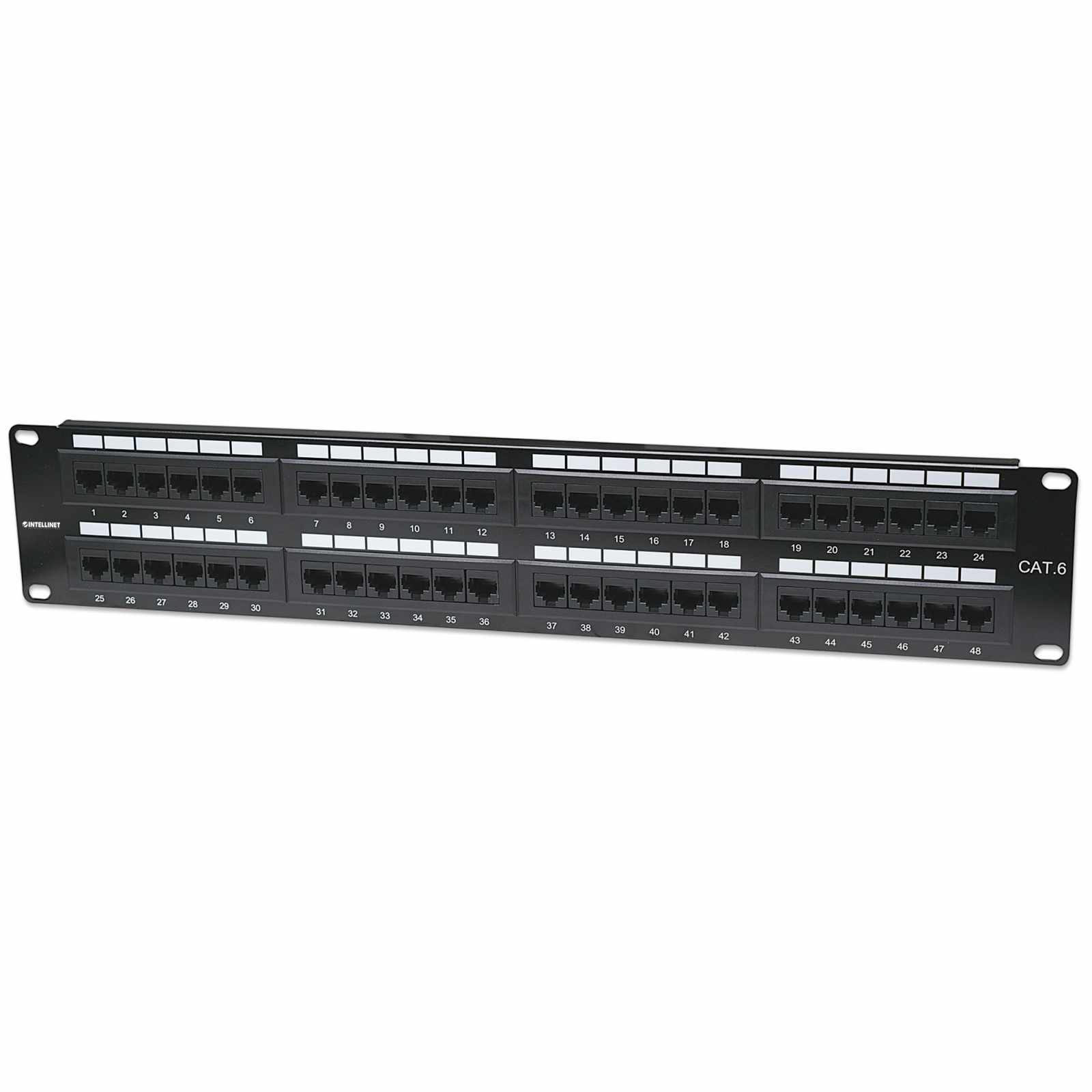

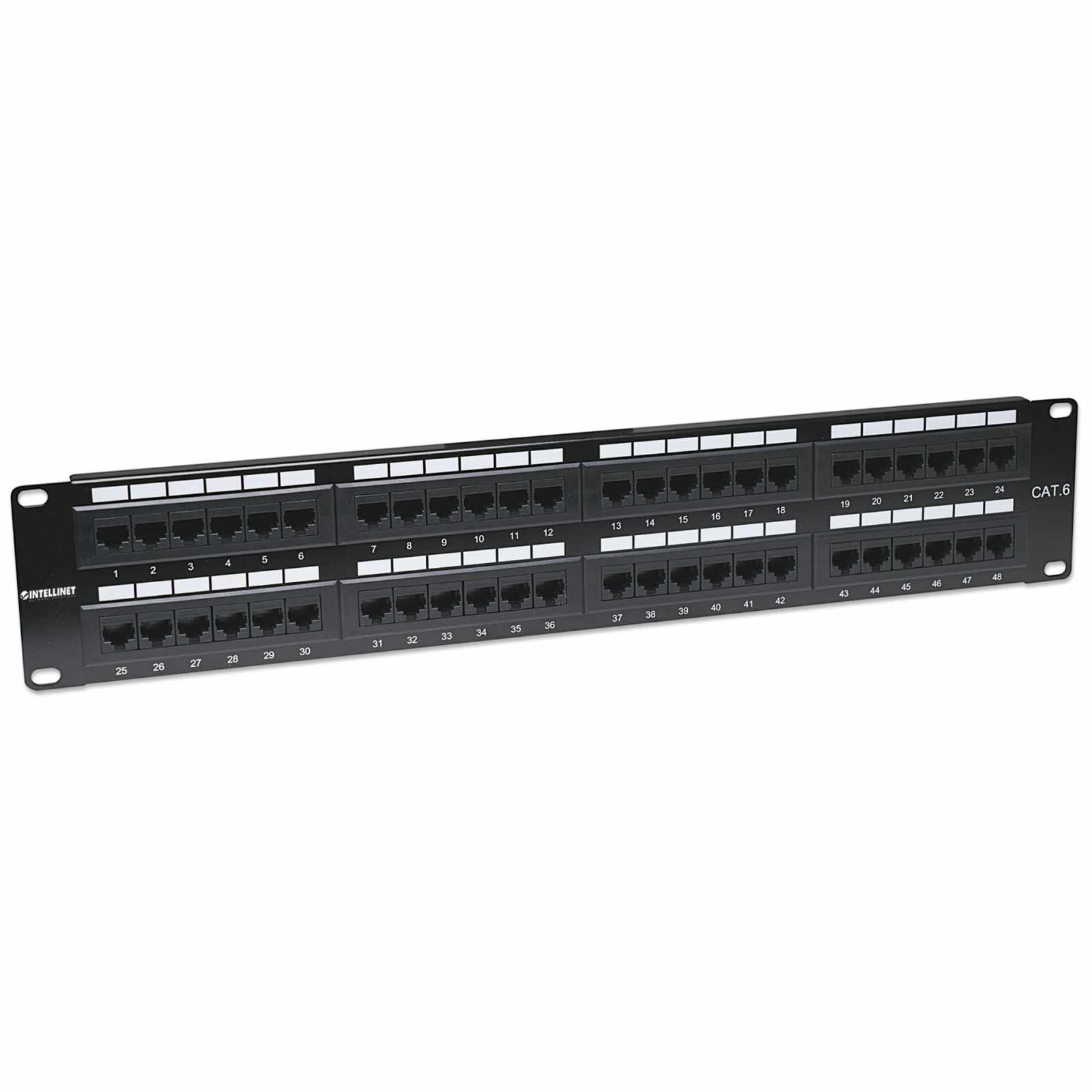

Panel de conexión Cat6

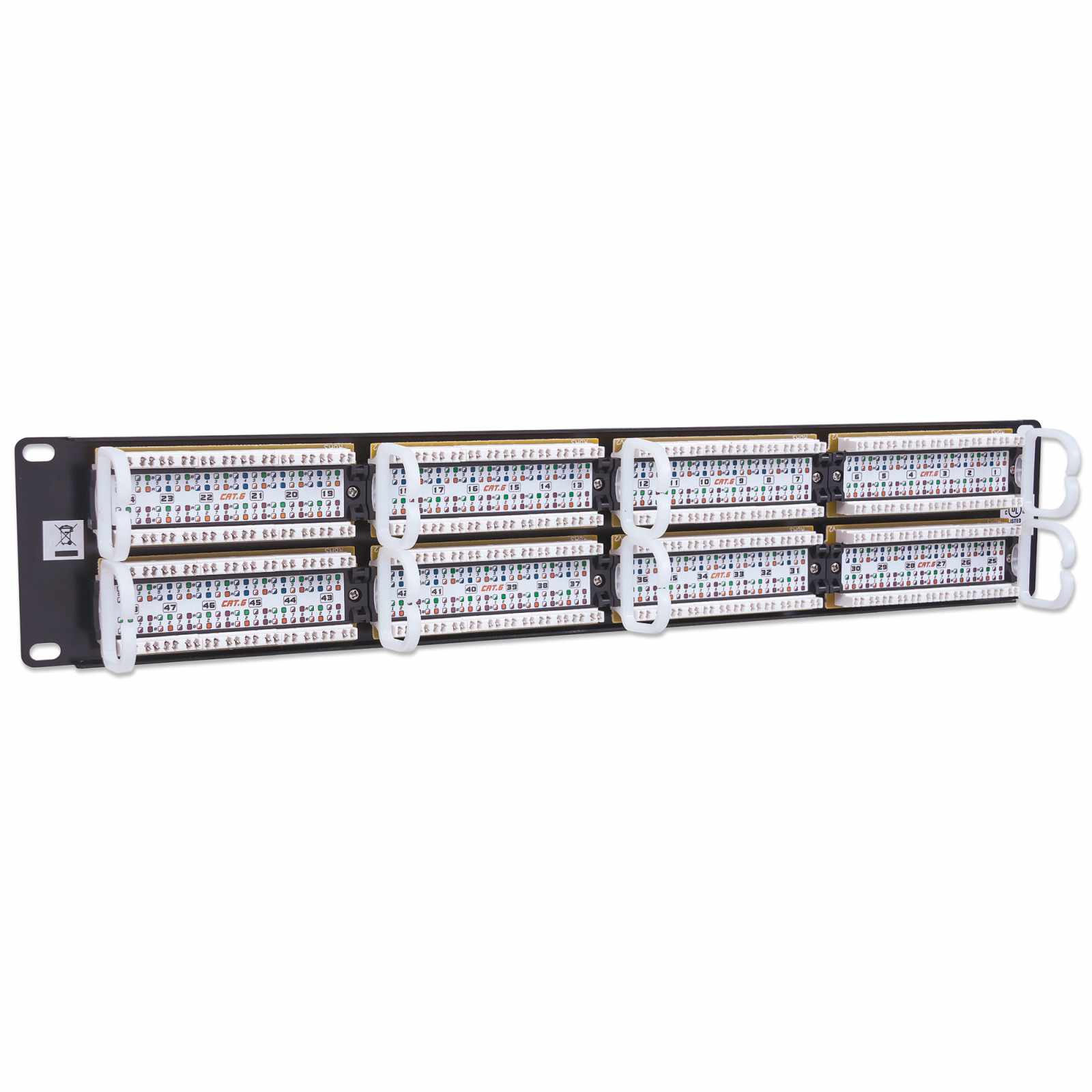

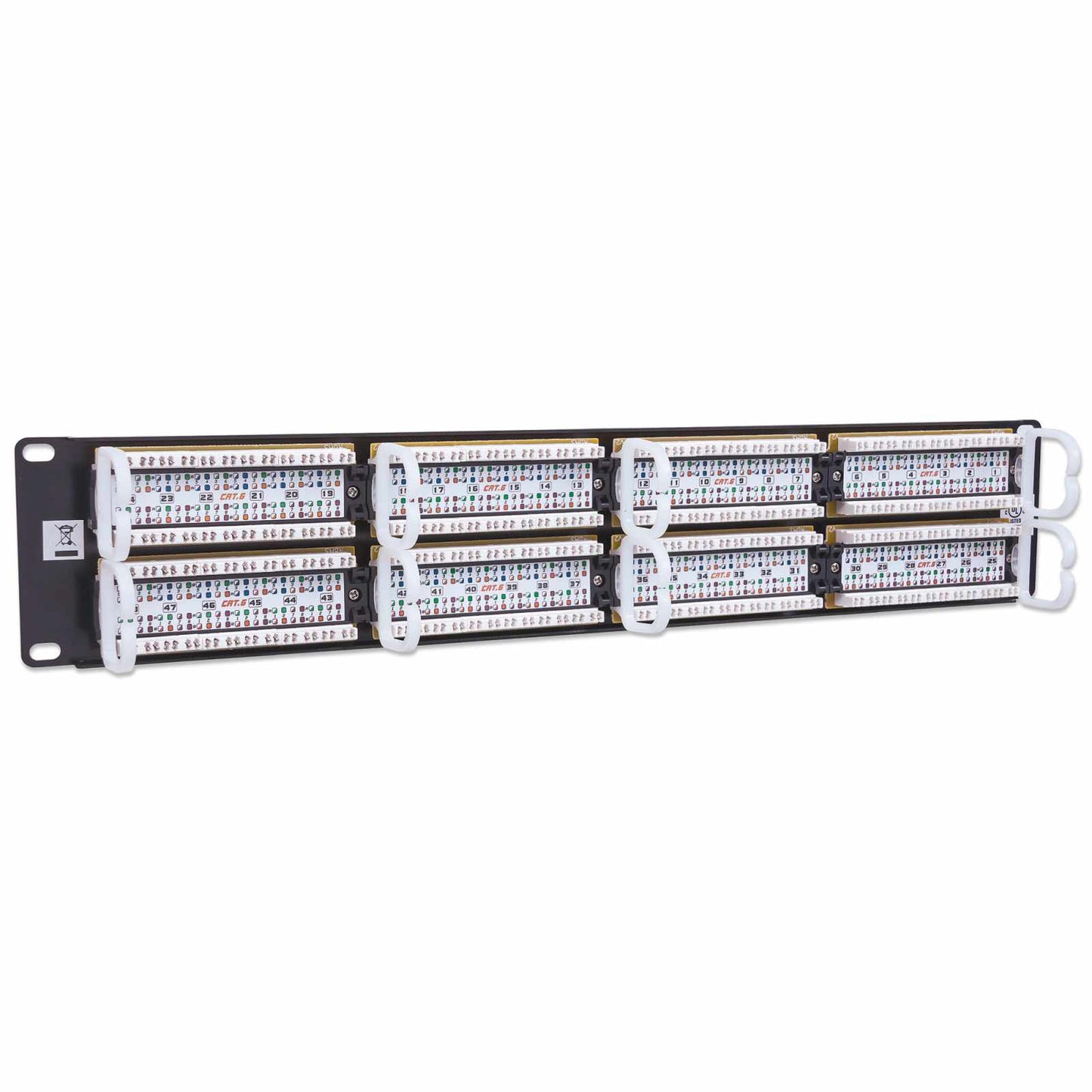

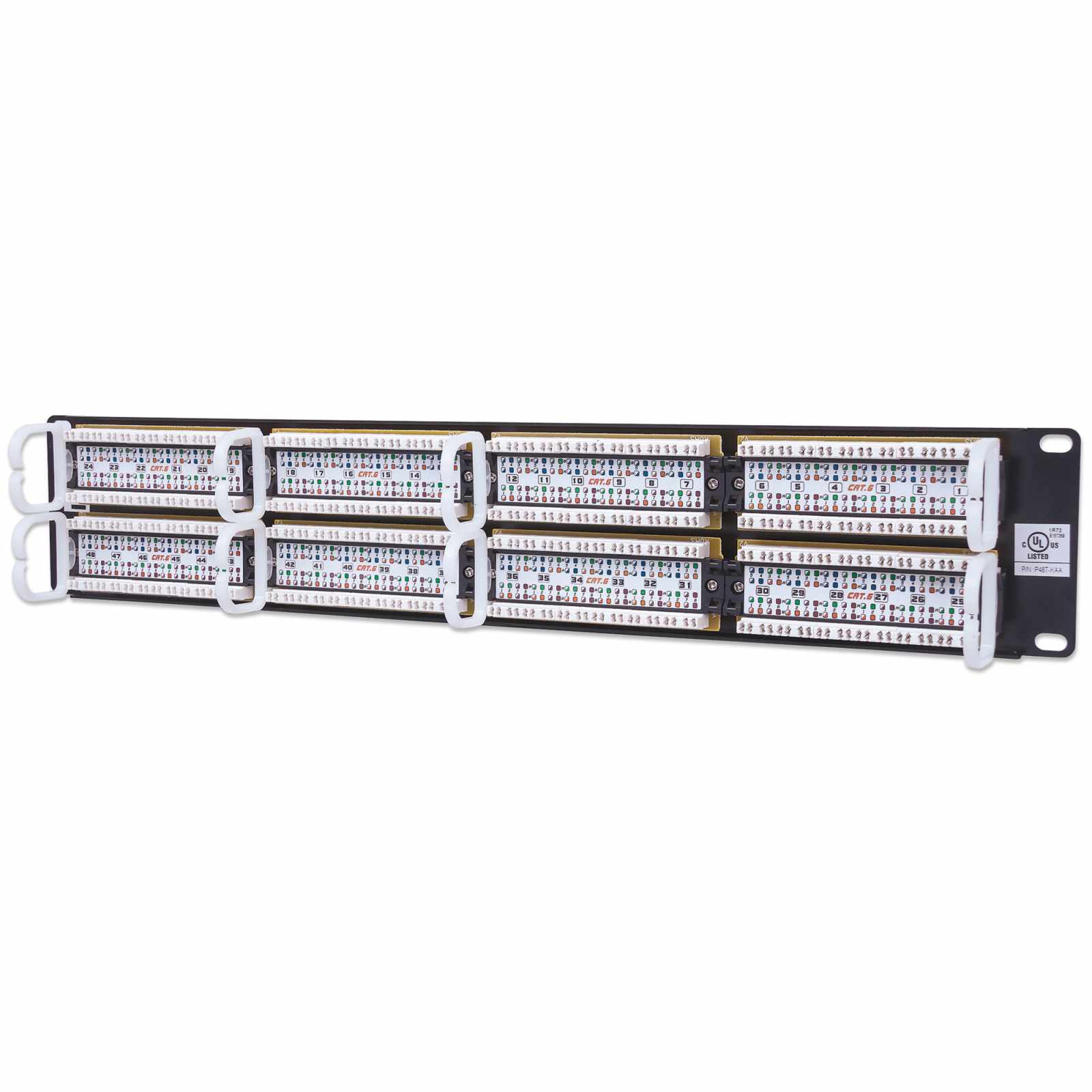

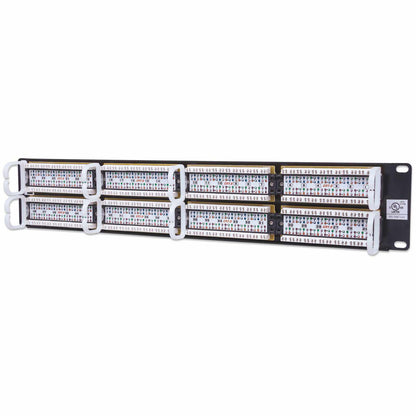

¿Qué debo revisar si un puerto pierde conectividad después de realizar el ponchado? Revisa que los ocho conductores estén correctamente asentados en el bloque IDC y que no existan hilos flojos, cortados o desplazados. Después, realiza una prueba de continuidad para determinar si la falla está en la terminación o en el cableado.

¿Por qué un enlace Cat6 conectado al panel solamente negocia a 100 Mbps? Comprueba la continuidad de los cuatro pares del enlace. Gigabit Ethernet requiere los cuatro pares, por lo que un conductor mal terminado, un conector defectuoso o un daño en el cable puede provocar que el enlace reduzca su velocidad.

¿Cómo puedo identificar si la falla está en el panel o en el cableado horizontal? Realiza una prueba desde el puerto del panel hasta la toma de red correspondiente. Si el enlace presenta errores, prueba con un cableado o puerto conocido para aislar si la falla se encuentra en la terminación del panel o en el tendido.

¿Cómo debo organizar las 48 conexiones para facilitar futuras intervenciones? Establece una numeración o nomenclatura consistente para cada puerto y utiliza organizadores horizontales. También conviene documentar qué toma de red corresponde a cada puerto del panel.

¿Qué debo hacer si los cables llegan al panel con diferentes esquemas de terminación? Define un único esquema, T568A o T568B, para la instalación y mantenlo de forma consistente en ambos extremos de cada enlace. Evita mezclar esquemas sin una razón específica, ya que puede generar problemas de conectividad.

¿Cómo puedo detectar rápidamente un falso contacto en una terminación? Utiliza un probador de cableado y realiza una prueba de continuidad después del ponchado. Si el resultado cambia al mover ligeramente el cable, revisa nuevamente el asentamiento del conductor en el bloque IDC.
